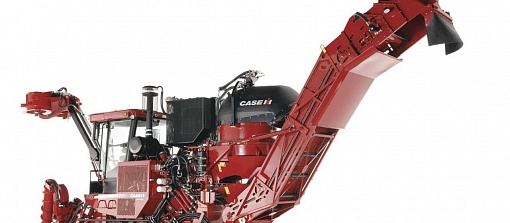

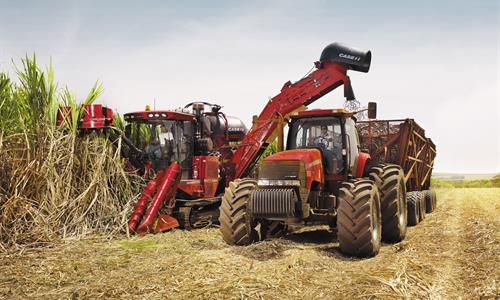

Машина для уборки сахарного тростника Austoft 8000

Уникальные возможности


ПОЛНЫЙ ПАКЕТ ФУНКЦИЙ

Разработанные с учетом эффективности и долговечности машины для уборки сахарного тростника Case IH Austoft® серии 8000 предоставляют фермерам и подрядчикам полный набор функций для уборки сахарного тростника.

  • Высокая производительность.
  • Лучшие в отрасли функции управления и регулировки.
  • Высокий комфорт в кабине.
  • Повышенная эффективность уборки и прибыльность.

  • A8000

    • - Оснащена шинами.
    - Прекрасная маневренность.
    - Повышенная до 20 км/ч (12,4 миль в час) скорость транспортировки.
    - Пониженные эксплуатационные расходы.

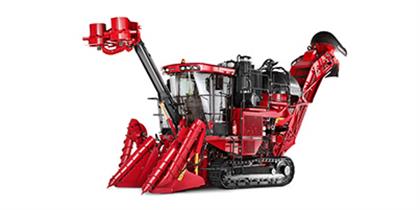

  • A8800

    • - Оснащена гусеницами.
    - Повышенная устойчивость на наклонной местности.
    - Башмаки гусеницы с высокими агротехническими показателями.
    - Значительно уменьшенное уплотнение грунта.

    Двигатель

    ПАНЕЛЬ ПОКАЗАТЕЛЕЙ ДВИГАТЕЛЯ

    Каждая машина также оснащена цифровой панелью показателей двигателя.

  • Цифровая панель заменяет собой аналоговые приборы на A-образной стойке кабины.
  • Отображает основные показатели работы.
    • - Скорость движения передним ходом.
    - Моточасы.
    - Температура охлаждающей жидкости.
    - Процент нагрузки двигателя.
    - Давление масла.
    - Коды ошибок двигателя.


    СИСТЕМА ОХЛАЖДЕНИЯ

    Конструкция системы охлаждения машины для уборки сахарного тростника Austoft® серии 8000 была полностью изменена. Обновленные характеристики

  • Дистанционная система охлаждения со щитками на петлях.
    • - Уменьшение объема технического обслуживания.
  • Удаление загрязнений, извлеченных из щитков.
    • - Продувка щитков реверсивным вентилятором.
  • Охлаждающий вентилятор с гидравлическим приводом.
    • Полностью реверсивная работа.
    - Автоматический реверс с возможностью отмены оператором.

    Система подачи


    Дождь, сильный ветер, тяжелые сорта и семена сахарного тростника могут затруднять уборку. Система подачи Case IH справляется с нагрузкой даже в самых сложных условиях с полеглым и спутанным тростником.


    МАШИНА ДЛЯ СРЕЗА ВЕРХУШЕК

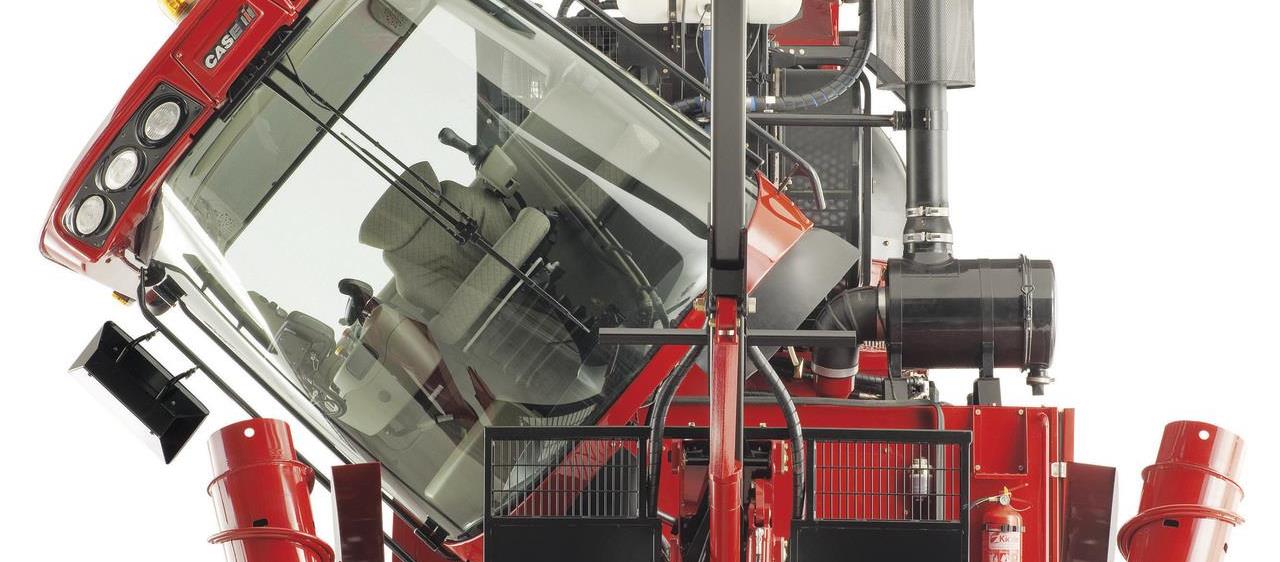

    Большие окна и четыре зеркала заднего вида обеспечивают панорамный обзор из кабины.

  • Отрезает верхние части стебля сахарного тростника и равномерно распределяет их по земле.
  • Стандартная машина для одиночного среза верхушек — рекомендуется для регионов, где мусор и стебли сахарного тростника быстро разлагаются.
  • Дополнительная машина для среза и измельчения верхушек — срезает и измельчает верхушки на куски длиной 100 мм. - Предназначена для создания более измельченного материала и более равномерного его распределения по земле. - Лучше всего подходит для регионов, где требуется обработка для покрытия земли растительными остатками.
  • Все машины для уборки сахарного тростника Austoft® серии 8000 в стандартной комплектации оснащаются новым мощным двигателем машины для срезания верхушек на режущем барабане. - Увеличение скорости вращения режущего барабана на 20%. - Увеличение мощности двигателя на 44%. - Лучше подходит для обработки новых, более жестких сортов сахарного тростника.

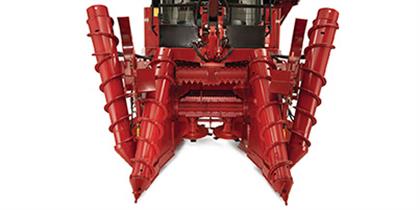

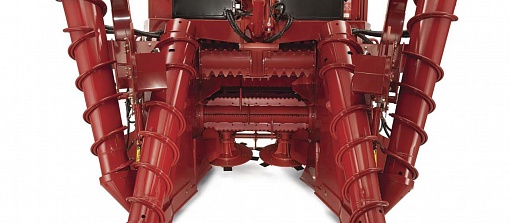

    • ДЕЛИТЕЛИ ЖАТКИ С УГЛОМ 45 ГРАДУСОВ

  • Высокая эффективность обработки полеглого сахарного тростника. - Аккуратный подбор и отделение ряда убираемых стеблей от стеблей соседних рядов.
  • Эксклюзивные вращающиеся зацепы улучшают подъем.
    • -Заменяют собой фиксированные башмаки.
    - Отличаются пониженным перемещением грунта.
    - Сводят к минимуму загрязнение и износ уборочной машины.


    ДОПОЛНИТЕЛЬНЫЕ БОКОВЫЕ НОЖИ

  • Обрезают полеглые стебли тростника, не отделенные делителями жатки.
  • Сводят к минимуму повреждения корневой системы.

    • РАЗРАВНИВАЮЩИЕ РОЛИКИ

  • Гидравлическая регулировка.
  • Простая регулировка при изменении состояния культуры.

    • БАЗОВЫЙ ИЗМЕЛЬЧИТЕЛЬ

  • Эффективно и точно срезает тростник у земли.
  • Подает тростник в подающий ролик комлем вперед.
  • Съемные диски.
    • - Пять сменных ножей на каждом диске. - Обеспечивают чистоту среза, благоприятную для уборки урожая второй и последующих рубок. - Сохраняют корневую систему для повышения урожайности в следующие сезоны.


    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ ПОДАЧИ

  • Ножи для ботвы предотвращают запутывание тростника и сорняков в делителях.
  • Валец для подъема и подачи комлей срезанных стеблей поднимает снопы тростника и направляет их в подающие ролики.
    • - Доступны открытые или закрытые ножи для разных типов почвы.
  • Дополнительная функция автоматического отслеживания, регулирующая высоту базового измельчителя.
    • - Повышенная чувствительность и уменьшенное время отклика.
    - Точный и равномерный срез.
    - Снижает потери и повреждение корневой системы.
  • Подающие ролики равномерно подают тростник в систему измельчения.
    • - Обеспечивают очистку слоя культуры от загрязнений.
    - Плавающие верхние ролики обеспечивают равномерную подачу больших объемов культуры.
  • Измельчающие барабаны.
    • - Обеспечивают чистый срез тростника и мусора.
    - Имеют продолжительный срок службы благодаря сменным ножам.
    - Обеспечивают постоянную оптимальную длину измельчения.
    - Подача кусков тростника в камеру очистки первичного экстрактора.
  • Длину кусков можно электронно изменять из кабины.
    • - Возможность выбора конфигурации с тремя или четырьмя ножами в зависимости от требуемой длины кусков.

    Смотреть больше элементов

    Очистка

    В СИСТЕМЕ ОЧИСТКИ МАШИНЫ ДЛЯ УБОРКИ САХАРНОГО ТРОСТНИКА AUSTOFT® СЕРИИ 8000 ИСПОЛЬЗУЕТСЯ ПРОТИВОВИХРЕВАЯ СИСТЕМА, РАЗРАБОТАННАЯ CASE IH.

  • Самая современная и эффективная система очистки.
  • Уменьшает содержание посторонних веществ и потери сахарного тростника.
  • Значительно улучшает плотность загрузки для транспортировки, что снижает эксплуатационные расходы.

    • A8000-features-04.jpg

    КОНСТРУКЦИЯ СИСТЕМЫ ОЧИСТКИ

  • Гидравлический привод через вертикальный вал, установленный в состоящем из двух частей кожухе из пластика повышенной плотности.
  • Отделяет мусор от кусков тростника и подает мусор в заднюю часть машины.
  • Рабочая скорость уменьшена с 1300 до 850 об/мин.
  • Конструкция снижает эффект завихрения и уменьшает потери тростника на 50%.
  • Потребляемая рабочая мощность снижена приблизительно на 30 л.с. (22,4 кВт).
    • - Способствует более эффективному потреблению топлива.


    УМЕНЬШЕНИЕ КОЛИЧЕСТВА ОТХОДОВ

    Противовихревая система работает с частотой вращения 850 об/мин и уменьшает процент отходов (листьев и стеблей) приблизительно на 20 процентов по сравнению с другими системами.

  • Это позволяет повысить качество тростника, поступающего на сахарорафинадный завод.
  • Увеличивает производительность пресса для сахарного тростника.

    • ПОНИЖЕННЫЕ ПОТЕРИ ТРОСТНИКА

    Рабочая скорость 850 об/мин также снижает потери тростника с 17,6 кг/т до 4,8 кг/т.

  • Преимущество составляет впечатляющие 12,8 кг/т.


    • ПОВЫШЕННАЯ ПЛОТНОСТЬ ЗАГРУЗКИ ДЛЯ ТРАНСПОРТИРОВКИ

  • Измельчающие барабаны с четырьмя ножами уменьшают длину кусков тростника с 240 до 170 мм (9,4 до 6,7 дюйма).
  • Отсутствие потерь тростника, кроме мелких кусков, благодаря противовихревой системе.
  • Плотность загрузки увеличена на 18% для транспортировки в поле и на 14% для транспортировки по дорогам.
  • Повышенная плотность загрузки снижает затраты на транспортировку и может повысить объем поставок на пресс для сахарного тростника.

    • ЭКСТРАКТОРЫ

  • В первичном экстракторе используется противовихревая система для очистки кусков тростника.
    • - Удаление листьев и других загрязнений.
  • Вторичный экстрактор оснащен вентилятором с гидравлическим приводом. Вентилятор установлен внутри пластикового направленного кожуха в конце элеватора.
    • - Вторичная очистка кусков тростника.
    - Удаление оставшихся загрязнений. Обеспечивает высокую очистку пробы.

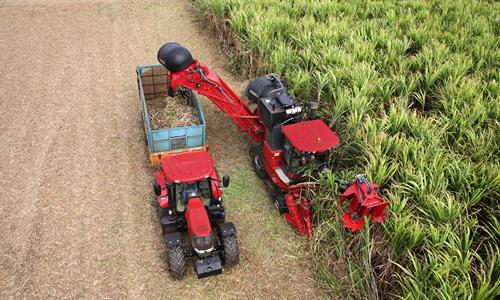

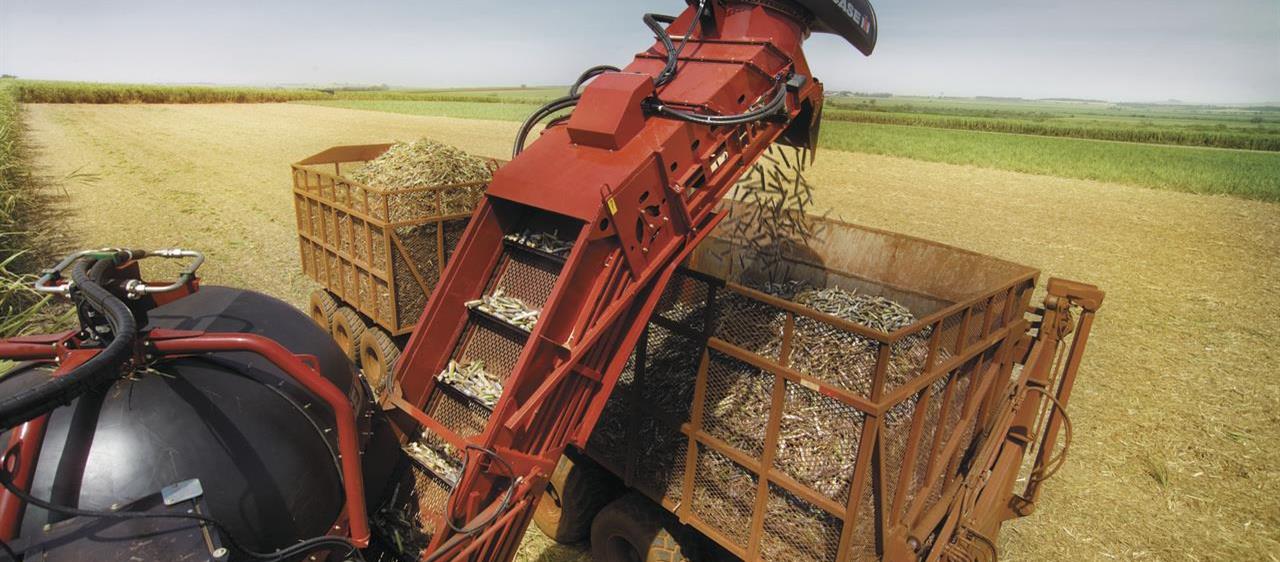

    СИСТЕМА ЭЛЕВАТОРА

    Прочная и надежная система элеватора подает куски тростника с помощью цепи и витков шнека во вторичный экстрактор.

  • Состоит из поворотного стола, системы поворота, резервуара и цепного конвейера.
  • Клапан бункера направляет поток кусков тростника в тележку или бункер.

    • Смотреть больше элементов

    Дополнительная функция автоматического отслеживания


    Дополнительная автоматическая система управления высотой базового измельчителя

  • Автоматически поднимает или опускает базовый измельчитель с использованием датчиков в базовом измельчителе и системе гидравлической подвески.
  • Улучшает уборку урожая.
  • Проста в использовании.
  • Позволяет сконцентрироваться на других функциях уборки.
  • Доступна для всех машин для уборки сахарного тростника Case IH Austoft® сери 8000.
  • Может устанавливаться на модели, произведенные с 1999 г.

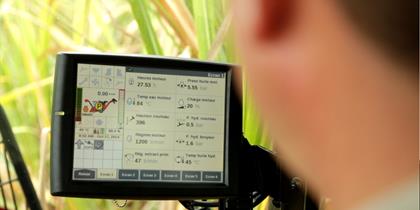

    • A8000-features-05-1.jpg

    ЗАЩИТА КОРНЕВОЙ СИСТЕМЫ

    Функция автоматического отслеживания сохраняет урожай следующего сезона, обеспечивая срез около земли без повреждения или выдергивания корней.

  • Уменьшает количество выдернутых базовым измельчителем корней на 27,2%.
  • Уменьшает повреждение корней базовым измельчителем на 28,3%.
  • Уменьшает количество выдернутых базовым измельчителем корней в концах ряда на 62,9%.


    • Эти результаты указывают на то, что автоматический базовый измельчитель работает лучше или по крайней мере не хуже опытных операторов, управляющих уборочной машиной вручную.


    КАЛИБРОВКА

    После калибровки системы автоматического отслеживания можно не беспокоиться о постоянной регулировке высоты среза.

  • Высота автоматически оптимально регулируется с использованием датчиков давления и высоты.
  • Оператор использует систему ручного управления приблизительно первые 10 метров движения по полю.
  • В ручном режиме происходит сбор данных.
  • Система автоматического отслеживания сохраняет эту информацию и определяет подходящее гидравлическое давление и среднюю высоту среза для поля.

    • A8000-features-05-3.jpg

    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ АВТОМАТИЧЕСКОГО ОТСЛЕЖИВАНИЯ.

  • При необходимости можно легко отрегулировать давление или высоту среза при уборке полеглого тростника простым нажатием кнопки регулировки.
  • Валец для подъема и подачи комлей срезанных стеблей поднимает снопы тростника и направляет их в подающие ролики.
  • Функция автоматического поворота и подъема включается при понижении скорости вращения двигателя.
    • - Система автоматически поднимает уборочную машину для выполнения поворота.
    - Уборочная машина вернется в положение среза после смещения положения дроссельной заслонки для увеличения оборотов двигателя.

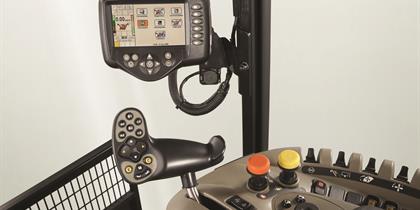

  • На электронном дисплее расположены четыре кнопки.
    • - Крупные цифры и подсветка улучшают видимость в темное время суток.
  • Сигнализация засорения сообщает о перегрузке системы.
    • - Это предотвращает останов из-за засорения.

    Смотреть больше элементов

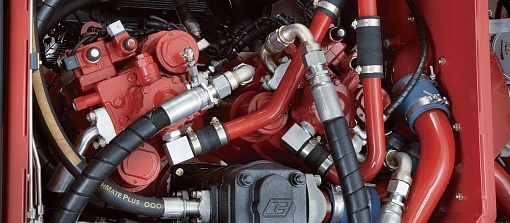

    Гидравлическая система

    ВЫСОКОКАЧЕСТВЕННЫЕ ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

    В машинах Case IH Austoft® впервые среди машин для уборки сахарного тростника были использованы гидравлические системы, которые непрерывно упрощались с повышением эффективности для достижения оптимальной производительности, снижения объема технического обслуживания и уменьшения эксплуатационных расходов.



    СВОЙСТВА СОВРЕМЕННОЙ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

    Ниже перечислены свойства гидравлической системы всех машин для уборки сахарного тростника A8000 и A8800.

  • Оптимальная прокладка и монтаж важных шлангов.
  • Предохранительные вырезы в основной раме для уменьшения отказов шлангов из-за истирания.
  • Резервуар гидравлического масла оснащен быстроразъемным соединением для упрощения заполнения.

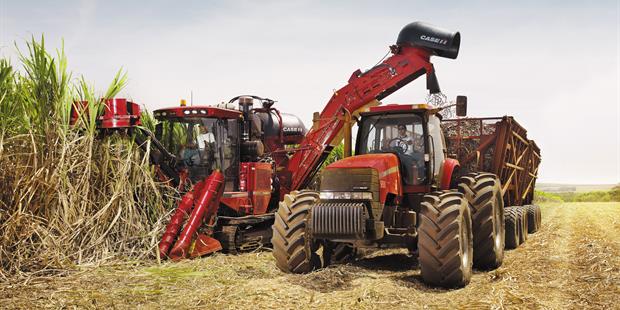

    • A8000-features-06-2.jpg

    ДОПОЛНИТЕЛЬНЫЕ СВОЙСТВА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

    Ниже перечислены дополнительные свойства гидравлической системы.

  • Конструкция с распределительным клапаном работает более эффективно по сравнению с традиционными системами с отдельными золотниковыми клапанами.
    • - Меньшее число шлангов, клапанов, тройников и штуцеров.
    - Упрощенное обслуживание гидравлической системы.
  • Коллекторы в следующих компонентах:
    • - машина для среза верхушек;
    - элеватор;
    - измельчитель;
    - контуры базового измельчителя.
  • Гидравлическое масло.
    • - Фильтруется перед тем, как вернуться в резервуар гидравлического масла.
    - Обеспечивает эффективную и надежную работу.

    Смотреть больше элементов
