Валкоукладчики

Улучшения в 2015 модельном году


При срезании сена или укладке пшеницы в валки не помешает дополнительная мощность, особенно если ради нее не приходится жертвовать эффективностью.

ЭФФЕКТИВНАЯ МОЩНОСТЬ

Новые валкоукладчики серии WD4 обеспечивают лучшую в отрасли мощность вместе с технологией эффективной мощности Case IH. Полевые испытания валкоукладчиков показали снижение эксплуатационных затрат на 10% и более по сравнению с валкоукладчиками стандарта Tier 3. 4-цилиндровый двигатель WD1204, 6-цилиндровый двигатель WD1904 и двигатель WD2304 развивают мощность в 126 л.с., 196 л.с. и 226 л.с. соответственно.

УЛУЧШЕННАЯ УПРАВЛЯЕМОСТЬ В ПОЛЕ

Обновления рулевой системы позволили также улучшить управляемость в поле. Валкоукладчики WD4 точнее движутся по линии A-B при включенной системе автоматического наведения AFS AccuGuide™. Инженеры Case IH изменили весовую балансировку машины и разработали самоустанавливающиеся колеса, установленные под углом 9 градусов.

САМЫЕ ВЫСОКИЕ СКОРОСТИ ДВИЖЕНИЯ ПО ДОРОГАМ СРЕДИ КОНКУРЕНТОВ

Валкоукладчики WD4 также отличаются самой высокой скоростью движения по дорогам среди конкурентов — 24 км/ч. Это обеспечивает повышенную эффективность и дает возможность обработать еще одно поле до окончания дня.

ДВУХКОНТУРНАЯ ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Двухконтурная гидравлическая система с двумя насосами с расходом 151,42 л/мин (40 гал/мин) обеспечивает повышенную скорость среза, чистый срез и хорошо сформированный валок. Гидравлическая система работает при пониженной температуре и с большей эффективностью, повышая производительность машины.

ОБНОВЛЕННАЯ СИСТЕМА ГИДРАВЛИЧЕСКОГО РУЛЕВОГО УПРАВЛЕНИЯ

Обновленная система гидравлического рулевого управления снижает число требуемых соединений, делая управление более четким и отзывчивым. Система упрощает рулевое управление машиной, особенно на высоких скоростях передвижения по дорогам.

СИСТЕМЫ СОВРЕМЕННОГО ЗЕМЛЕДЕЛИЯ

В валкоукладчиках Case IH используется интегрированный центр управления AFS Pro 700. Он управляет функциями автоматического наведения и основными функциями машины, а также отслеживает производительность валкоукладчика.

Смотреть больше элементов

Производительность

УБОРКА УРОЖАЯ С ВЫСОКОЙ ПРОИЗВОДИТЕЛЬНОСТЬЮ

  • Новая двухконтурная гидравлическая система повышает скорость среза, сохраняя чистоту среза и хорошую форму валка.
  • Лучшая в отрасли скорость передвижения по дороге на уровне 38,6 км/ч (24 мили в час) позволяет быстрее передвигаться между полями.
  • Независимая подвеска заднего моста позволяет передвигаться с повышенной скоростью, не снижая качество уборки.
  • Лучший в отрасли стеблеподъемник с верхней и нижней жатками шириной 12,19 м (40 футов) позволяет обработать большую площадь за меньшее время.

  • УСТОЙЧИВОСТЬ ЗАДНЕГО МОСТА

    Конструкция заднего моста была изменена для повышения управляемости и устойчивости.

  • Вилки задних колес наклонены под углом девять градусов для достижения оптимальной устойчивости.
  • Независимая подвеска заднего моста теперь входит в базовую комплектацию всех моделей.
  • Новые шины увеличенного размера 16.5L для задних колес улучшают проходимость и управляемость.
  • wd4-features-02.jpg


    ПРОСТОТА РАБОТЫ

  • Эксклюзивная интегрированная система автоматического наведения AFS AccuGuide упрощает рулевое управление.
  • Дисплей системы управления AFS Pro 700 управляет наведением и функциями машины, а также выступает в качестве монитора производительности.
  • Гидравлическая система рулевого управления обеспечивает более четкое и в то же время легкое управление.
  • Упрощенная система уравновешивания позволяет регулировать параметры на ходу.
  • Простое подсоединение жатки благодаря более широким подъемным рычагам.
  • РАБОТА ЖАТКИ

  • Система уравновешивания упрощена путем добавления датчиков для цилиндров высоты среза, что исключает необходимость установки параметра скорости падения из кабины.
  • Облегчение установки/снятия жатки благодаря возможности отключения питания и более широким подъемным рычагам для улучшения видимости.
  • Функция отключения питания — подъемные рычаги можно опустить на землю без регулировки параметра проходимости.

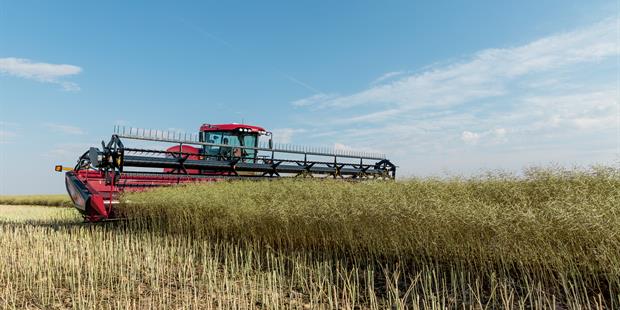

  • wd4-features-02-2.jpg

    МАКСИМАЛЬНОЕ ВРЕМЯ БЕЗОТКАЗНОЙ РАБОТЫ

  • Измененная конструкция системы рулевого управления обеспечивает большую устойчивость с меньшим числом соединений и шарниров.
  • Измененная конструкция системы рулевого управления обеспечивает большую устойчивость с меньшим числом соединений и шарниров.
  • Измененная конструкция гидравлической системы обеспечивает меньший нагрев и более высокую эффективность, увеличивая производительность машины.
  • ГИДРАВЛИЧЕСКАЯ СИСТЕМА

  • Гидравлическая двухконтурная система обладает более высокой эффективностью на машинах с полотенным транспортером.
  • Два насоса производительностью 151 л/мин (40 гал./мин) для соответствия производительности жатки.
  • Более высокий поток в системе охлаждения и новая система фильтрации для работы в холодную погоду.
  • Новые муфты для соответствия требованиям производительности.
  • Смотреть больше элементов

    Двигатель


    МОЩНЫЕ ДВИГАТЕЛИ

    Мощные двигатели, отвечающие требованиям к выбросам и поддерживающие работу на биодизельном топливе, позволяют использовать машину без замедления при высоких нагрузках, повышенной влажности, на склонах.

    Ниже перечислены другие функции машины.

  • Турбонагнетатель.
  • Промежуточное охлаждение типа «воздух-воздух».
  • Разработанный с использованием САПР блок с исходным диаметром с профилированной наружной поверхностью для повышения общей прочности блока и снижения шума и вибраций.
  • WD1204 Четырехцилиндровый двигатель объемом 4,5 л (274-CID) с механическим впрыском топлива.
  • WD1904 и WD2304 Шестицилиндровый двигатель объемом 6,75 л (411-CID) с электронным впрыском топлива.
  • Рабочая среда оператора

    КОЖАНОЕ СИДЕНЬЕ С ПОДОГРЕВОМ

  • Дополнительное кожаное сиденье с подогревом.
  • В комплект входит сиденье оператора и сиденье инструктора.
  • Гарантирует комфорт даже при длительной работе в поле.

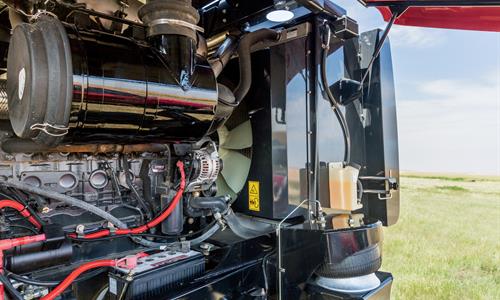

  • wd4-features-03.jpg

    МНОГОФУНКЦИОНАЛЬНЫЙ РЫЧАГ

  • Новый многофункциональный рычаг доступен для всех моделей.
  • Новый рычаг содержит несколько усовершенствований в плане эргономики для повышения удобства и эффективности работы оператора.
  • КОМПЛЕКТ ОСВЕЩЕНИЯ ПРЕМИМ-КЛАССА

    Дополнительный комплект светодиодного переднего освещения и освещения жнивья для оптимальной видимости ночью.

  • Комплект переднего светодиодного освещения включает 4 светодиода рабочего освещения на линии крыши и 2 галогенных фонаря.
  • Комплект заднего светодиодного освещения включает 2 задних светодиодных фонаря и 2 светодиодных фонаря освещения жнивья.
  • Смотреть больше элементов

    Системы современного земледелия


    ПОЛНАЯ ИНТЕГРАЦИЯ AFS

    В валкоукладчиках Case IH используется дисплей AFS Pro 700. Монитор AFS Pro 700 предлагается также для нескольких других машин Case IH. Дисплеи можно переносить на другое оборудование для облегчения использования. Ниже перечислены основные преимущества монитора AFS Pro 700.

    ОПЦИЯ С ИНТЕГРИРОВАННОЙ СИСТЕМОЙ НАВЕДЕНИЯ

  • Полный комплект системы наведения — дисплей, приемник и навигационный контроллер WAAS или HP/XP.
  • Поддержка навигации.
  • Опция без наведения.
  • УЛУЧШЕННАЯ СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ

    Переработанная система рулевого управления, обеспечивающая более точное управления при сохранении легкости.

  • Меньшее число соединений.
  • Исключенные из конструкции шарнирные соединения, подверженные износу.
  • Система гидравлического рулевого управления обеспечивает уменьшенное время отклика, необходимое для высокоскоростной транспортировки и наведения.
  • Агрессивная функция маневрирования, замедляющая машину в случае снижения доли рулевого управления.
  • AFS PRO 700

  • Операционная информация отображается с правой стороны. При установке послепродажного комплекта GPS левая часть дисплея может отображать информацию GPS.
  • Все функции машины и операционная информация доступна на одном дисплее.
  • Дисплей может выполнять диагностику.
  • Возможна установка дополнительного комплекта камеры заднего вида и отображения информации с нее на дисплее AFS Pro 700.
  • Смотреть больше элементов

    Обслуживание

    ПРОСТОЕ ОБСЛУЖИВАНИЕ

  • Поворотно-откидная дверца за кабиной и навесные щитки обеспечивают простой доступ к двигателю и основным точкам технического обслуживания.
  • Поворотный самоочищающийся экран радиатора не ограничивает поток воздуха, поступающего к радиатору.
  • Поворотно-откидная крышка на петлях широко открывается и обеспечивает доступ к конденсатору кондиционера воздуха, охладителю гидравлического масла, радиатору и промежуточному охладителю.
  • Топливный бак объемом 454 л (120 галлонов) позволяет работать на машине весь день без дозаправки.
  • Отверстие горловины топливного бака, гидравлический резервуар и фильтры гидравлической жидкости доступны с уровня земли.
  • Давление обрабатывающих роликов можно изменить одной рукояткой.
  • Экраны валков и полевые доски легко регулируются без использования инструментов.
  • Большое запираемое отделение вмещает ящик с инструментами и запасные части.
  • wd4-features-06.jpg

    Модели

    • WD1204

      WD1204

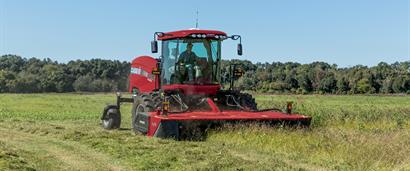

    • WD1904

      WD1904

    • WD2304

      WD2304

    Технические характеристики
